ნაყარი მასალის დამუშავებისას, კონვეიერის ქამარი თავად იპყრობს ყურადღებას. ეს არის ხილული, ძვირი და აშკარად კრიტიკული ოპერაციებისთვის. მიუხედავად ამისა, კომპონენტები, რომლებიც მხარს უჭერენ ქამარს - კონვეიერის გადამზიდავი, რომელიც ატარებს როლიკებით შეკრებებს, რომლებიც ყოველდღიურად ატარებენ ათასობით ტონა მასალას - განსაზღვრავს ქამრის სიცოცხლეს უფრო პირდაპირ, ვიდრე ნებისმიერი სხვა ფაქტორი. არასწორად განლაგებული ან ჩამორთმეული კონვეიერის გადამზიდი როლიკერი ქმნის აცვიათ წერტილს, რომელიც ახშობს ქამრის საფარს, წარმოქმნის სითბოს, ზრდის ენერგიის მოხმარებას და საბოლოოდ იწვევს ქამრის ნაადრევ გამოცვლას, რომლის ღირებულება ათიათასობით დოლარია.

კონვეიერის ტარების როლიკერიმწარმოებლებმა უპასუხეს სპეციალიზებული დიზაინით, რომლებიც მიმართავენ კონკრეტულ საოპერაციო გამოწვევებს: მასალის დაგროვება, ქამარი თვალყურის დევნება, ზემოქმედების წინააღმდეგობა და გარემოს კოროზია. ამ სპეციალიზებულ ვარიანტებს შორის, სპირალური უსაქმური, პარალელური სავარცხელი უსაქმური, ინვერსიული V ტიპის უსაქმური და კერამიკული კონვეიერის უსაქმური, თითოეული ემსახურება განსხვავებულ პროგრამებს. ამ კონვეიერის ტარების როლიკებით ტიპებს აქვთ საერთო წარმოების ელემენტები - მაღალი სიხშირის შედუღებული მილები, მაღალი სიმკვრივის ნეილონის ლუქები, საკისრები და მრგვალი ფოლადი - მაგრამ განსხვავდება ზედაპირის კონფიგურაციით და ფუნქციონალური ოპტიმიზაციის მიხედვით.

რატომ აქვს მნიშვნელობა კონვეიერის ტარების როლიკერის შერჩევას

კონვეიერის სისტემა ისეთივე საიმედოა, როგორც მისი მატარებელი როლიკებით მატარებელი. კონვეიერის მატარებელი როლიკერი მხარს უჭერს ქამარს და მასალის დატვირთვას, ხოლო ინარჩუნებს ქამარი სათანადო განლაგებას. როდესაც როლიკერი იშლება, შედეგები კასკადირდება:

• ქამრის დაზიანება: ჩამორთმეული კონვეიერის მატარებელი ლილვაკი ხდება სტაციონარული აბრაზიული ზედაპირი, რომელიც ამოკვეთს ღარს მოძრავი ქამრის საფარში
• გაზრდილი წევა: არამბრუნავი ან მაღალი წინააღმდეგობის ლილვაკები ზრდის ძრავის ენერგიის მოხმარებას
• მასალის დაღვრა: არასწორად განლაგებული ლილვაკები საშუალებას იძლევა ღვედის არასწორად გადაყრა, მასალის გადაყრა სისტემის მხრიდან
• სტრუქტურული სტრესი: არათანაბარი ლილვაკის წინააღმდეგობა ქმნის ქამრის დაჭიმვის ვარიაციებს, რომლებიც ხაზს უსვამს შერწყმას და ამოძრავებს

სპეციალიზებული კონვეიერის გადამზიდი როლიკებით კონსტრუქციები, რომლებიც აღწერილია ქვემოთ თითოეულში, ეხება კონკრეტულ ინდუსტრიებსა და აპლიკაციებში გავრცელებული მარცხის სპეციფიკურ რეჟიმებს.

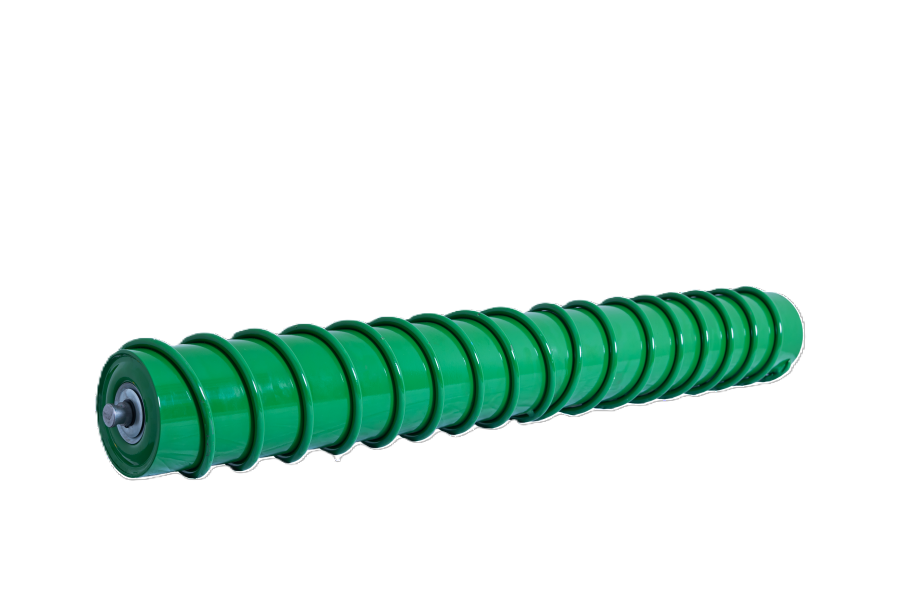

Spiral Idler: თვითწმენდა წებოვანი მასალებისთვის

სპირალური უსაქმური არის კონვეიერის გადამზიდავი როლიკერის ვარიანტი, რომელიც შექმნილია იმ აპლიკაციებისთვის, სადაც მასალის გადატანა ეკვრის ქამრის ზედაპირს. დამზადებულია მაღალი სიხშირის შედუღებული მილებისაგან, მაღალი სიმკვრივის ნეილონის ლუქებისგან, სპირალური ზამბარებისგან, საკისრებისგან და მრგვალი ფოლადისგან, სპირალური უსაქმურს აქვს სპირალური ზედაპირის კონფიგურაცია.

ოპერაციული პრინციპი

როდესაც ქამარი გადადის სპირალურ უსაქმურზე, ხვეული ნიმუში ქმნის დიფერენციალურ საკონტაქტო წერტილებს, რომლებიც არღვევს ზედაპირულ დაძაბულობას ქამარსა და დამაგრებულ მასალას შორის. წებოვანი საბადოები - თიხა, სველი ქვიშა, დაქუცმაცებული მადანი ტენიანობით - იხსნება სარტყლის ზედაპირიდან, ვიდრე გროვდება კონვეიერის მატარებელ ლილვაკზე.

ძირითადი აპლიკაციები

• აგრეგატის და ქვიშის დამუშავება
• თიხისა და მინერალების დამუშავება
• ქვანახშირის მოსამზადებელი ქარხნები
• ნებისმიერი ქამარი, რომელიც გადასცემს წებოვან ან მაღალტენიან მასალებს

სპირალური დიზაინი ამცირებს ცალკეული ქამრების საფხეხებისა და საწმენდების საჭიროებას, რაც თავისთავად მოითხოვს მოვლას და კორექტირებას. ოპერატორებისთვის, რომლებიც ეძებენ კონვეიერის გადამზიდი როლიკებით პასიური თვითგაწმენდის შესაძლებლობით, სპირალური უსაქმური მოწყობილობა უზრუნველყოფს ტექნიკურ გადაწყვეტას.

პარალელური სავარცხელი უსაქმური: დასაბრუნებელი ქამრის წმენდა თვითგამწმენდი სტრუქტურით

პარალელური სავარცხელი უსაქმური ერთ-ერთი ტიპიაკონვეიერის ტარების როლიკერისპეციალურად კონფიგურირებული დაბრუნების ქამრების გამოყენებისთვის. იგი მზადდება მაღალი სიხშირის შედუღებული მილებით, მაღალი სიმკვრივის ნეილონის ლუქებით, სავარცხლის ფორმის რეზინის რგოლებით, სპასერებით, საკისრებით და მრგვალი ფოლადით.

დაბრუნების ქამრის ფუნქცია

კონვეიერის სისტემის დაბრუნების მხარეს - სარტყლის ნაწილი, რომელიც ცარიელია ტარების ქვეშ - მასალის გადატანა შეიძლება დაგროვდეს, ჩამოვარდეს დაბრუნების გზაზე და შექმნას საყოფაცხოვრებო პრობლემები. პარალელური სავარცხელი უსაქმური არის კონვეიერის მატარებელი როლიკერი, რომელიც შექმნილია დაბრუნების ქამრების დასამაგრებლად აქტიური გაწმენდის დროს.

თვითწმენდის მახასიათებლები

სავარცხლის ფორმის რეზინის რგოლები ქმნის მექანიკურ გამწმენდ მოქმედებას ქამრის ზედაპირზე. როდესაც დაბრუნების ქამარი გადადის ამ კონვეიერის მატარებელ ლილვაკზე, დამაგრებული მასალა იშლება და იშლება, ვიდრე ღვედით კუდის ღვედისკენ მიემართება. შესრულების ძირითადი ატრიბუტები მოიცავს:

• დაბალი ხმაური: სავარცხლის დიზაინი ამცირებს კონტაქტურ ხმაურს მყარი ზედაპირის ლილვაკებთან შედარებით
• სქელი მილის კედელი: გაძლიერებული სტრუქტურული გამძლეობა დაბრუნების მხარეს მომსახურებისთვის
• მოქნილი როტაცია: დაბალი მოძრავი წინააღმდეგობა ამცირებს ენერგიის დაკარგვას
• დაბალი წინააღმდეგობა: შემცირებული ტარების წევა ჩვეულებრივი დაბრუნების უსაქმურებთან შედარებით

ობიექტებისთვის, რომლებიც ებრძვიან მასალის გადატანას კონვეიერის დაბრუნების ბილიკების გასწვრივ, პარალელური სავარცხელი უსაქმური გთავაზობთ პასიურ გამწმენდ ხსნარს, რომელიც არ საჭიროებს გარე ენერგიას ან კონტროლის სისტემებს.

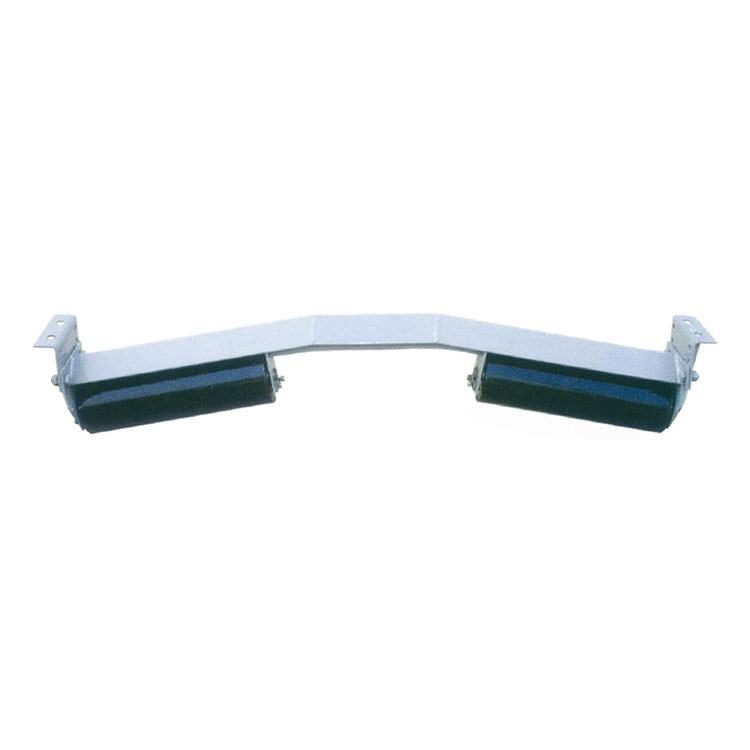

ინვერსიული V ტიპის უსაქმური: ქამრის ჩახშობა და თვალთვალი

ინვერსიული V ტიპის უსაქმური არის კონვეიერის მატარებელი ლილვაკი, რომელიც ძირითადად გამოიყენება ლენტის კონვეიერის სისტემებში დაბრუნების ღვედის კუთხის ცვლილების დასაფიქსირებლად. მისი ძირითადი ფუნქციაა ქამრის ჩახშობა - ხელს უშლის ქამრის ზემოთ აფრენას და სტრუქტურული კომპონენტების ნაკაწრს.

ქამრის ჩახშობის ფუნქცია

გრძელ კონვეიერებზე, განსაკუთრებით დახრილი სექციებით ან მაღალი სიჩქარით, დაბრუნების ქამარი შეუძლია მოხსნას უმოქმედო რგოლებიდან ღვედის დაჭიმვის დინამიკის ან ჰაერის შეკვრის გამო. ქამარი, რომელიც ზევით დაფრინავს, კონტაქტებს კონსტრუქციულ ფოლადს - ჯვარედინი სხივები, ღეროები, ბილიკები - იწვევს საფარის ცვეთას და ქამრის კიდეების პოტენციურ დაზიანებას.

ამ კონვეიერის მატარებელი როლიკერის ინვერსიული V კონფიგურაცია ქმნის პროფილს, რომელიც იჭერს ქამარს და უჭერს მას, ინარჩუნებს მუდმივ კონტაქტს, ხოლო საშუალებას აძლევს თავისუფალ ბრუნვას. ბრტყელი დაბრუნების უსაქმურებისგან განსხვავებით, რომლებიც ქამრის ვერტიკალურ მოძრაობას იძლევა, ინვერსიული V ფორმა ფიზიკურად ზღუდავს ქამრის პოზიციას.

დალუქვა და გარემოს დაცვა

ამ კონვეიერის გადამზიდი როლიკერის ორივე ბოლო შეიცავს ლაბირინთის დალუქვის სტრუქტურებს შერწყმული ორმხრივ დალუქულ საკისრებთან. ეს ორმაგი ბარიერი სისტემა უზრუნველყოფს:

• მტვრისგან დაცვა: ლაბირინთის ბეჭდები ხელს უშლიან წვრილი ნაწილაკების შეღწევას
• წყლის წინააღმდეგობა: ორმხრივი ლუქები გამორიცხავს ტენიანობას სველ გარემოში
• გახანგრძლივებული ტარების ვადა: დაბინძურების გამორიცხვა პირდაპირ კავშირშია ტარების მომსახურების ვადასთან

მტვრიან ან სველ გარემოში მომუშავე როლიკებით გადასატანი პროდუქტებისთვის - მაღაროები, კარიერები, გარე მარაგის კონვეიერები - დალუქვის ხარისხი ხშირად არის განსხვავება სამ თვესა და სამ წლამდე მომსახურების ვადას შორის.

კერამიკული კონვეიერის უსაქმური: აბრაზიისა და კოროზიის წინააღმდეგობა

კერამიკული კონვეიერის უსაქმური არის კონვეიერის გადამზიდავი როლიკერი, რომელიც აგებულია ალუმინის ოქსიდის (ალუმინის) ზედაპირებით და არა ფოლადით ან რეზინით. მასალის ეს არჩევანი აგრესიული აპლიკაციებისთვის სპეციფიკურ უპირატესობებს იძლევა.

მატერიალური თვისებები

ალუმინის ოქსიდი (Al2O3) კერამიკა გთავაზობთ:

• მაღალი სიმტკიცე: აჭარბებს 80-ს Rockwell HRA შკალაზე, მნიშვნელოვნად უფრო მყარი ვიდრე ფოლადი
• მჟავა წინააღმდეგობა: არ განიცდის მჟავე ხსნარებს, რომლებიც ახშობენ ფოლადის ლილვაკებს
• ტუტე წინააღმდეგობა: ქიმიურად სტაბილური ძირითადი გარემოში
• აბრაზიული წინააღმდეგობა: უძლებს კონტაქტს მკვეთრ, მყარ მასალებთან, რომლებიც ასუფთავებენ ფოლადს ან რეზინას

შესაფერისი აპლიკაციები

კერამიკული კონვეიერის გადამზიდი როლიკერი ფართოდ გამოიყენება სამთო, ქვიშა და ხრეში, ფოლადის მეტალურგიაში, ქიმიურ მრეწველობაში და სხვა ინდუსტრიებში, სადაც:

• მაღალი სიხისტის მასალები (რკინის მადანი, ტაკონიტი, გრანიტი) სწრაფად აცვიათ ფოლადის უსაქმურები.
• კოროზიული გარემო (სასუქის ქარხნები, ქიმიური დამუშავება) თავს ესხმის ფოლადის ზედაპირებს
• ქამრების მაღალი სიჩქარე აჩქარებს ცვეთას ჩვეულებრივი კონვეიერის გადამზიდი როლიკებით ზედაპირებზე

გარიგებები

კერამიკული უსაქმურები, როგორც წესი, უფრო ძვირია, ვიდრე ფოლადის უსაქმურები და უფრო მძიმეა, რაც მოითხოვს ქამრების ამძრავის სიმძლავრის და სტრუქტურული საყრდენის გათვალისწინებას. თუმცა, ოპერაციებისთვის, რომლებიც განიცდიან უმოქმედოდ შეცვლას ყოველ რამდენიმე თვეში აბრაზიის გამო, კერამიკის გახანგრძლივებული მომსახურების ვადა ხშირად ამართლებს პრემიას. კერამიკული კონვეიერის გადამზიდი როლიკერი გთავაზობთ უფრო დიდ ინტერვალებს ჩანაცვლებას შორის, ამცირებს შრომის ხარჯებს და შენარჩუნების დროებს.

საერთო წარმოების ხარისხის ინდიკატორები

კონვეიერის ყველა ტიპის როლიკებით - სპირალური, სავარცხელი, ინვერსიული V, კერამიკული - წარმოების გარკვეული მახასიათებლები მიუთითებს ხარისხზე კონფიგურაციის მიუხედავად.

მაღალი სიხშირის შედუღებული მილები

კონვეიერის გადამზიდი როლიკერის მილის სხეული უნდა იყოს სწორი, მრგვალი და თანმიმდევრული კედლის სისქით. მაღალი სიხშირის შედუღება წარმოქმნის ნაკერს მინიმალური შიდა განათებით და თანმიმდევრული მეტალურგიით. უხარისხო მილები იწვევს როლიკებით ექსცენტრიულობას, ქმნის ვიბრაციას და ქამრების რხევას.

მაღალი სიმკვრივის ნეილონის ბეჭდები

ბეჭდები გამორიცხავს დაბინძურებას. დაბალი სიმკვრივის ლუქები შთანთქავს ტენიანობას, შეშუპებას და კარგავს ეფექტურობას. მაღალი სიმკვრივის ნეილონი ინარჩუნებს განზომილების სტაბილურობას, ინარჩუნებს ლუბრიკანტს და ინარჩუნებს დამაბინძურებლებს. კონვეიერის გადამზიდი როლიკებით ბეჭედი ხშირად არის კომპონენტი, რომელიც განსაზღვრავს მომსახურების ხანგრძლივობას.

საკისრები

ორმხრივი დალუქული საკისრები (ასევე უწოდებენ დალუქულ უვადოდ საკისრებს) წინასწარ არის შეზეთილი და არ საჭიროებს შენარჩუნებას. კონვეიერის მატარებელი როლიკებით საკისრის შერჩევა უნდა შეესაბამებოდეს დატვირთვისა და სიჩქარის მოთხოვნებს; მცირე ზომის საკისრები ნაადრევად იშლება, ხოლო დიდი ზომის საკისრები ზედმეტად ზრდის ღირებულებას.

მრგვალი ფოლადი

ლილვის ბოლოები და ტარების სამონტაჟო ზედაპირები მოითხოვს კარგ მრგვალობას და ზედაპირის დასრულებას. არაზუსტი ლილვები ქმნის არასწორი განლაგებას, იტვირთება საკისრები არათანაბრად და იწვევს კონვეიერის მატარებელი ლილვაკის შეკრების ადრეულ უკმარისობას.
